石灰干化系統應由國際知名品牌西門子的PLC控制，其控制系統預留以太網口，支持TCP/IP協議，便于以后廠內技改網絡拓展。
就地控制柜的控制內容應包括所必需的順序連鎖和邏輯編程控制，可以實現“一步化”操作。在與石灰干化系統相關的過程發生情況時，允許在遠方實現系統停機的控制。同樣在實際運行條件許可時，可以在遠方實現石灰干化系統的起動控制。就地控制柜中的可編程邏輯控制器的輸入輸出數量應具有20%的余量，可用于連接與脫水系統有關的其它外部設備的信號，并且該可編程邏輯控制器能夠與全廠的控制系統實現通訊連接，將必要的信號以通訊方式傳送到中心監控系統，并接收由中心監控系統發出的控制信號。

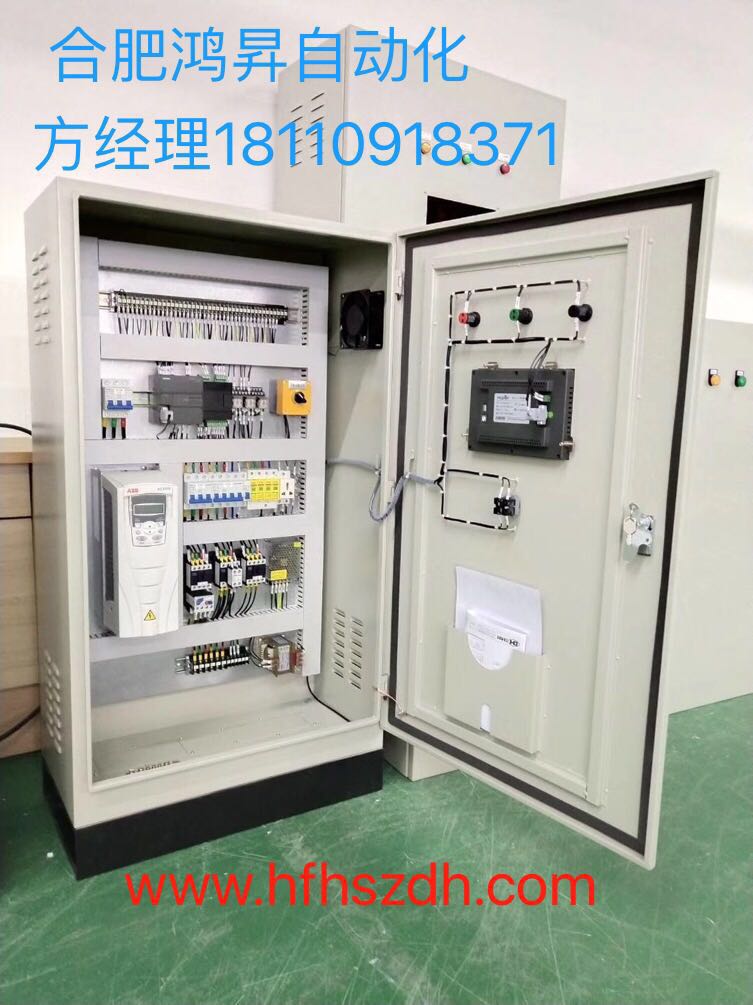

石灰干化機房?jī)?nèi)設一套控制柜，控制機房?jī)?nèi)的所有電機。控制柜有開關控制、狀態顯示、測量?jī)x表以及內部監控儀表。控制柜必須設有如下保證脫水機機安全運行所需的各種控制及顯示功能：
1）plc控制柜上設有緊急停車按鈕和聲光報警裝置，一旦出現故障，在出現故障部位的指示燈立即從運行時的綠燈轉為故障紅燈，同時蜂鳴發出呼叫，電柜自動切斷電流，設備暫停運行，主要電氣組件應采用施耐德或等同品牌。
2）電控柜配套設備機旁操作箱互聯后還能控制各配套設備的自動運行。
3）電控柜配置通訊接口后，可與中央控制機聯結，實現全程同步監控。以太網接口向上一級傳送數據通訊接口，以便在上一級主控室監控運行狀態，達到無人值守控制要求。。
4）plc控制柜上設有自動、手動、調試的按鈕選擇開關，便于在各種情況中選用。室外控制柜選用優質不銹鋼板制作，室內采用碳鋼噴塑制作。
5）所有戶內控制柜的材質均碳鋼噴塑、柜體厚度為2mm。戶外控制柜的材質為不銹鋼304、柜體厚度為2mm.防護等級IP54。每臺機柜應不少于20%的端子富裕空間。外殼留有吊耳。所有開關和裝置燈均應進行防水和防腐處理。
110/220/380V 電力及控制電纜應采用交聯聚乙烯絕緣聚氯乙烯護套電纜及聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜，鋼帶鎧裝，PVC 護套，線芯選用銅導體，多芯，戶外采用鋼帶鎧裝。
過程自動化控制系統采用分散控制集中管理的原則,由管理層、現場設備控制層以及測量控制設備三層組成,控制系統選用可編程序控制器作為主控制器;控制系統的結構采用采用分散集中的方式。現場通訊網絡以屏蔽網線作為傳輸介質，PLC站應支持以太網通訊。PLC 自動控制系統通過采集各設備及儀表的信號，完成對整套系統的聯動運行控制，并預留以太網接口，用于和全廠自控系統連接。在人機界面中提供整套系統的工藝流程及狀體監控畫面。PLC設備使用西門子S7-1200系列。系統采用KTP1200觸摸屏,使之更趨于合理，滿足操作者可目視更多的設備狀態。
